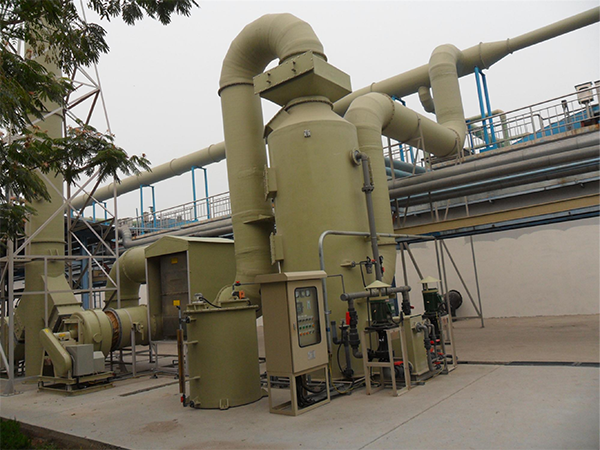

酸碱喷淋塔的结构组成：酸碱废气处理塔分单塔体和双塔体。采用圆形塔体，用法兰分段连接而成。具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。酸碱喷淋塔的工作原理：酸碱喷淋塔主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。

　　以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。

备注：工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等。

酸碱喷淋塔具有以下特点：

　　1.工艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；
　　2.压降较低，操作弹性大，且具有很好的除雾性能
